不銹鋼表面出現(xiàn)銹斑
時間：2020-03-27
作者：無錫不銹鋼板
瀏覽：13
案例概況
無錫不銹鋼板專業(yè)生產(chǎn)廠家無錫漢能不銹鋼板2020年3月27日訊 客戶購買一批 304 不銹鋼板用于戶外裝飾材料，在使用一個月后，不銹鋼板表面出現(xiàn)銹斑，客戶認(rèn)為是 304 不耐蝕原因，故提出質(zhì)量異議。
案例分析
304 不銹鋼在正常使用狀況下，在戶外一個月時間內(nèi)出現(xiàn)銹斑屬于不正常現(xiàn)象，所以有必要對不銹鋼的銹斑進(jìn)行原因分析。
通過取樣分析，用電子掃描顯微鏡觀察，發(fā)現(xiàn)銹斑中含有一定的有機(jī)物，經(jīng)過 X 光線能譜儀的檢測，發(fā)現(xiàn)銹斑中含有一定量的硅、鈣、氯和微量的鋁、硫、鉀等元素，并且硅、鈣等在銹斑上呈結(jié)塊狀分布，氯則分布于整個缺陷范圍。說明銹斑缺陷可能是由含氯的有機(jī)物質(zhì)與土質(zhì)相混合構(gòu)成。
而且經(jīng)過檢測，這些銹斑僅僅是附著在鋼板表面，通過洗滌劑輕微清洗就可以去除，由此可以判定，這些銹斑并非不銹鋼本身生銹而成，而是由于室外的雨水及環(huán)境污染物共同作用，沉積在不銹鋼板表面形成的。
處理結(jié)果
對不銹鋼表面進(jìn)行徹底清洗，銹斑完全可以去除。值得注意的是，由于現(xiàn)在環(huán)境污染比較嚴(yán)重，酸雨、粉塵等物質(zhì)在不銹鋼表面形成沉積，這些沉積應(yīng)該及時清理，時間長的話，同樣可以引發(fā)不銹鋼的進(jìn)一步腐蝕生銹。
知識福利

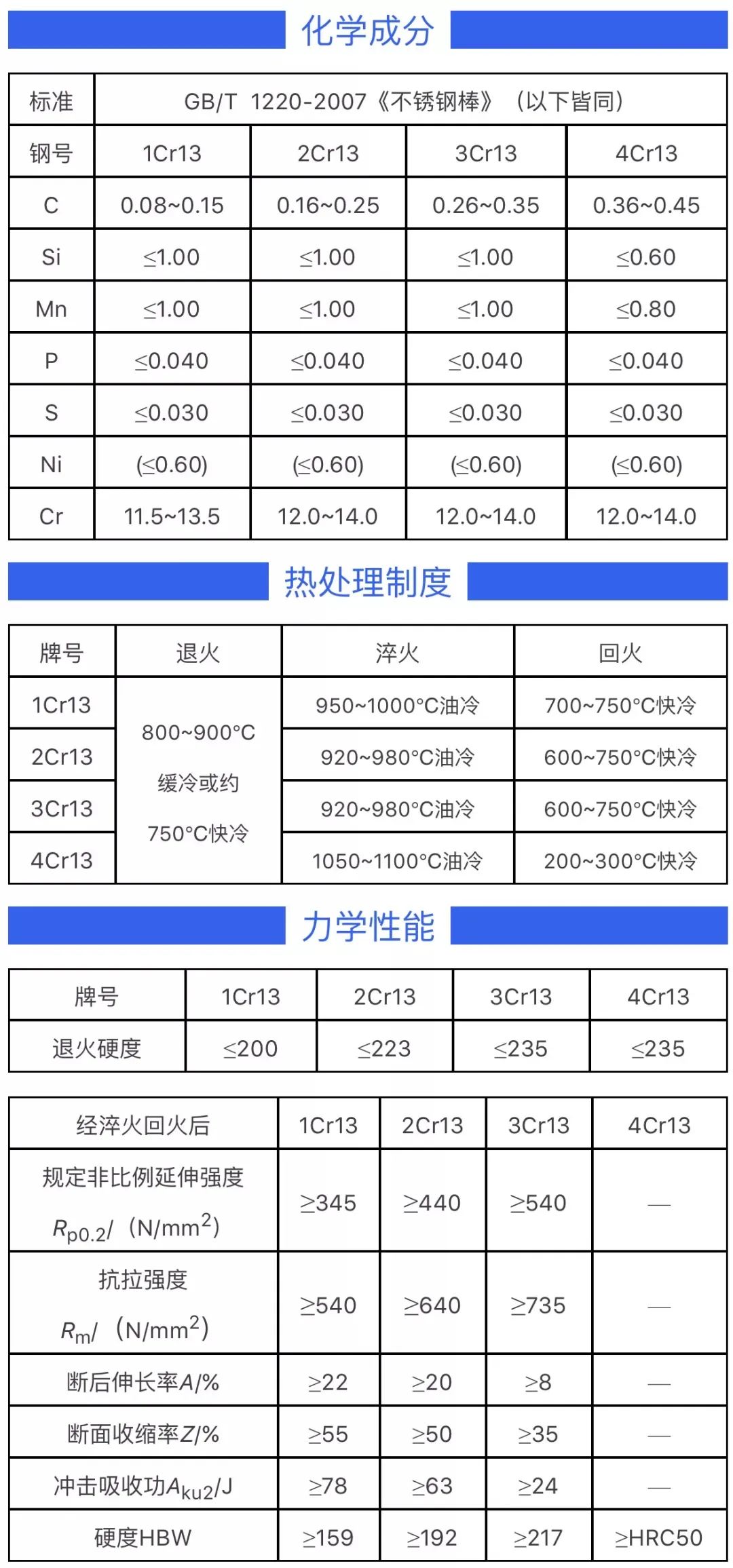

Cr13系列：1Cr13、2Cr13、3Cr13、4Cr13的區(qū)別
